DS1302Z+/DS1302ZN/DS1302Z/DS1302/AIP1302最新中文资料
DS1302Z+/DS1302ZN/DS1302Z/DS1302/AIP1302是一款功能强大的涓流充电时钟芯片，以下为其详细中文资料：
一、产品描述
DS1302Z+/DS1302ZN/DS1302Z/DS1302/AIP1302是一款集成了时钟/日历寄存器和31字节（8位）数据暂存寄存器的涓流充电时钟芯片。该芯片通过一条串行输入输出口进行数据通信，能够实时提供秒、分、时、日期、月份和年份等时间信息。同时，它还支持闰年调整，可选择12小时制和24小时制，并可以设置AM、PM。芯片的数据控制和传递仅通过三根线：RST（Reset）、I/O（Data line）、SCLK（Serial clock），使得连接和控制变得非常简单。此外，通过备用电源，该芯片可以在小于1mW的功率下运作，极大地延长了使用寿命。
二、主要特点
三、基础参数

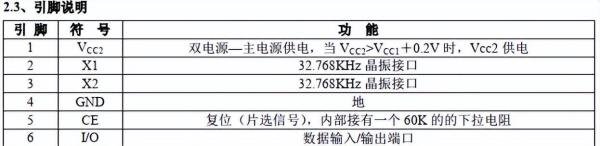

四、引脚图及功能
（以下图片展示了DS1302的引脚图及功能说明）
（注：图中各引脚功能已详细标注，包括RST、I/O、SCLK等关键引脚）

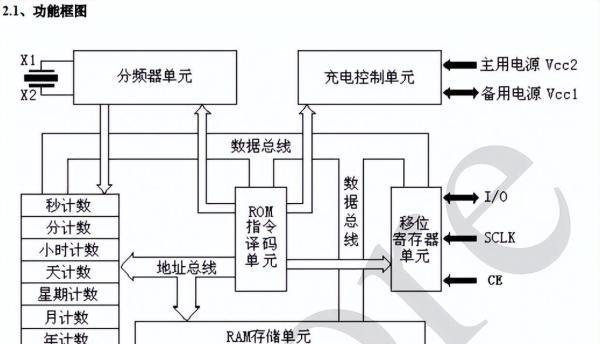

五、功能框图
（以下图片展示了DS1302的功能框图，帮助理解其内部工作原理）

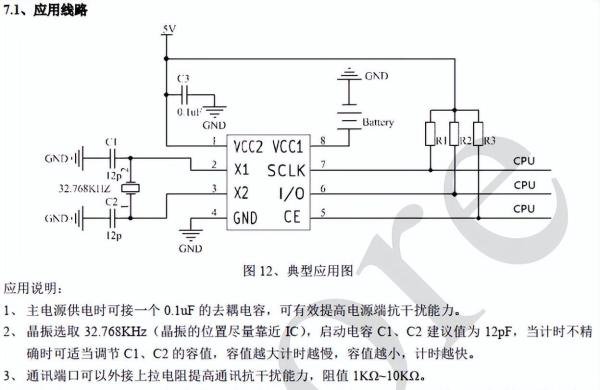

六、应用线路图
（以下图片展示了DS1302的典型应用线路图，供用户参考设计电路）

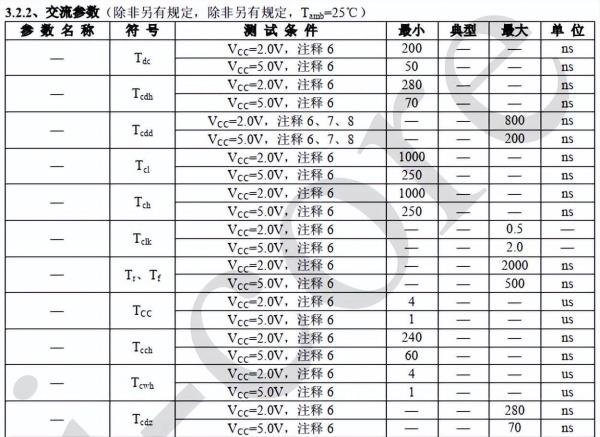

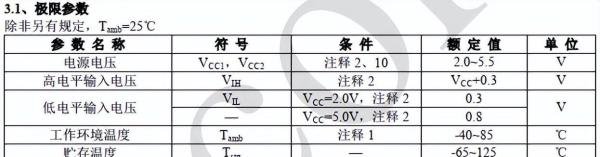

七、极限参数与交流参数
（以下图片展示了DS1302的极限参数与交流参数，供用户在设计电路时参考）
综上所述，DS1302Z+/DS1302ZN/DS1302Z/DS1302/AIP1302是一款功能全面、性能稳定的涓流充电时钟芯片，适用于各种需要实时时钟和日历功能的电子设备中。
