奔腾PIB02(C20-PH98T)电磁炉开机困难故障的检修过程及原因分析如下：
初修时，因机器偶尔能开机且怀疑内部接触不良，对主板和控制板的排线重新清洗插紧，还清洗了受油烟污染的控制板，装好后机器正常工作，但第二天故障重现。此时机器开关按键有用，按下后风扇转动，电源指示灯点亮，但其它指示灯均不亮，其它按键无用，也没有无锅提示音。经检查，+5v、+18v均正常，主板易损坏的各个大电阻均未损坏，主控芯片DCL6907S各个引脚的待机电压也无异常。
再次开机故障更明显，按开机键后风扇电机时转时停，LDE4 - LED8的功率指示灯无规律跳闪，+5v供电电压正常，待机时蜂鸣器有较轻的咔咔杂声。测量DCL6907S的9脚DATA和14脚CLK电压，发现DATA脚有波动。将显示板上DATA线路对地的瓷片电容C2换新，故障不变。
断开DCL6907S到SH69P24M的DATA和CLK连线试验，蜂鸣器杂音依旧，测量DCL6907S侧的DATA和CLK信号电压稳定，SH69P24M侧的DATA电压仍有波动。换SH69P24M的15脚供电端外接滤波电容C4和C3后，故障不再出现，按功能按键指示灯有同步变化，蜂鸣器发出无锅提示音，恢复连线装好机器试验功能正常。
过一天故障重现，断开DCL6907S到SH69P24M的DATA和CLK连线试验，控制板故障现象依旧，确定故障在SH69P24M侧。因怀疑加热使故障消失，用电子清洁剂清洗芯片，并用热风枪对芯片引脚吹焊几分钟，等待线路板冷却后试验机器工作正常，存放一个多星期并多次试验故障未再出现。
最初怀疑接触不良，清洗排线和控制板后短暂正常，说明接触问题可能存在但不是根本原因。
测量各电压正常，排除了电源部分故障。
发现DATA脚电压波动，换相关电容无效，断开连线后确定故障在SH69P24M侧。
换滤波电容后故障暂时消失，可能是加热使故障现象缓解，而用电子清洁剂清洗和热风枪吹焊芯片引脚，提高了芯片引脚间线路板的绝缘度，从根本上解决了问题。

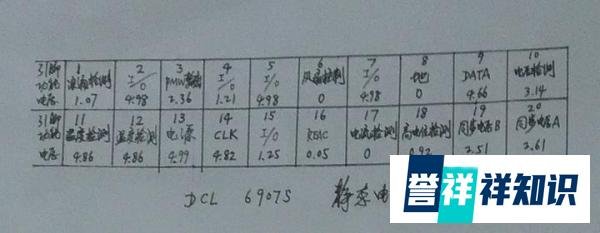

整机实测电路图如图1、图2所示，DCL6907S引脚功能及待机静态电压值如下表（虽原文中表格显示异常，但在实际检修中可参考正确表格信息）：
